您當前的位置：隔膜泵首頁--技術簡介--氣動隔膜泵結構

氣動隔膜泵結構

氣動隔膜泵結構

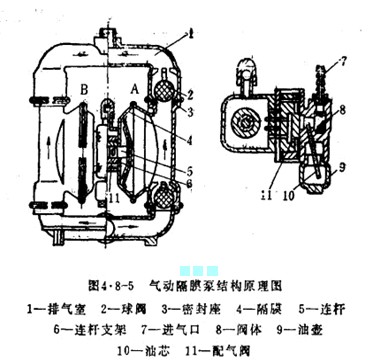

氣動隔膜泵結構如圖4.8-5所示。它有兩個對稱的帶隔膜的泵缸(A泵缸和B泵缸)，連桿將兩泵缸的隔膜連在一體，壓縮空氣從進口進入配氣閥，推動A缸隔膜運動，將泥漿從A缸壓迫出來。與此同時，連桿的另一蜻帶動B缸隔膜運動，使泵缸內容積增大，呈負壓狀態，泥漿被吸入B缸。當A缸隔膜運動到終點時，配氣閥自動換向。 壓縮空氣進入B缸，推動B缸隔膜運動，壓迫B缸泥漿排出，同時A缸吸入泥漿。這樣周期地運動，在單向閥的配合下，泥漿被吸入到排出
