隔膜泵的結構及工作原理

隔膜泵的結構及工作原理
隔膜泵主要由傳動部分和隔膜缸頭兩大部分組成.傳動部分是帶動隔膜片來回鼓動的驅動機構，它的傳動形式有機械傳動、液壓傳動、氣壓傳動等，共中應用較為了‘泛的是液壓傳動。

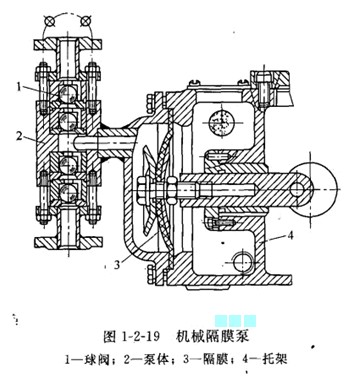

如圖1-2-19所示，隔膜泵工作時，曲柄連桿機構在電動機的驅動下，帶動柱塞作往復運動，柱塞的運動通過液缸內的工作液體(一般為油)而傳到隔膜，使隔膜來回鼓動。當隔膜片向傳動機構。
邊鼓動時，泵缸內工作室為負壓而吸入液體;當隔膜片向另一邊運動時.則排出液體。被輸送的液體在泵缸內被膜片與工作液體隔開，只與泵缸、吸人閥、排出閥及隔膜片的泵內一側接觸，而不接觸柱塞以及密封裝丑.這就使柱塞等重要零件完全在油介質中工作，處于良好的工作狀態。
